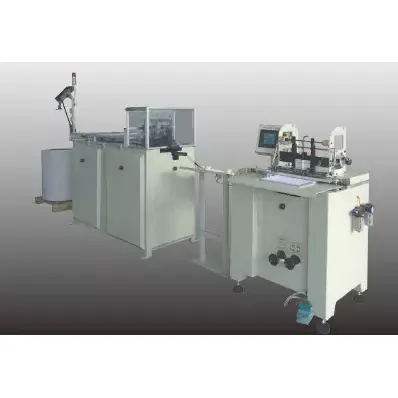

A máquina formadora e encadernadora de fio de anel duplo é amplamente utilizada para fio duplo revestido de náilon, formação de fio galvanizado e encadernação para notebook, livro de exercícios e calendário.
A máquina formadora e encadernadora de arame de anel duplo é aplicável a arame revestido de nylon, arame estanhado e arame galvanizado. Produtos de alta qualidade e sem danos na camada revestida do fio.
Diferentes tamanhos de bobinas no mesmo passo podem ser produzidos substituindo o molde de formação Passo preciso, formato padrão Operação confiável, alta versatilidade.

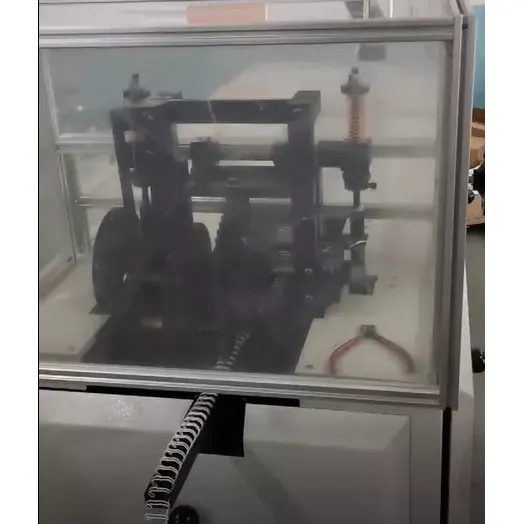

O fio é puxado de um barril ou carretel e qualquer torção é retirada por rolos retificadores, outros rolos endireitam o fio e o alimentam na primeira estação de formação. Uma cruz sinuosa e uma roda estrela transformam o fio em uma linha em zigue-zague. Através de um canal transportador, o fio em zigue-zague vai para a segunda estação de formação, onde a encadernação é pré-arredondada e a forma completa. O canal de transporte alongado permite um giro da encadernação para 180. Isso é importante para o enrolamento individual dos elementos de encadernação. No run-out, um contador lê o número de loops produzidos.

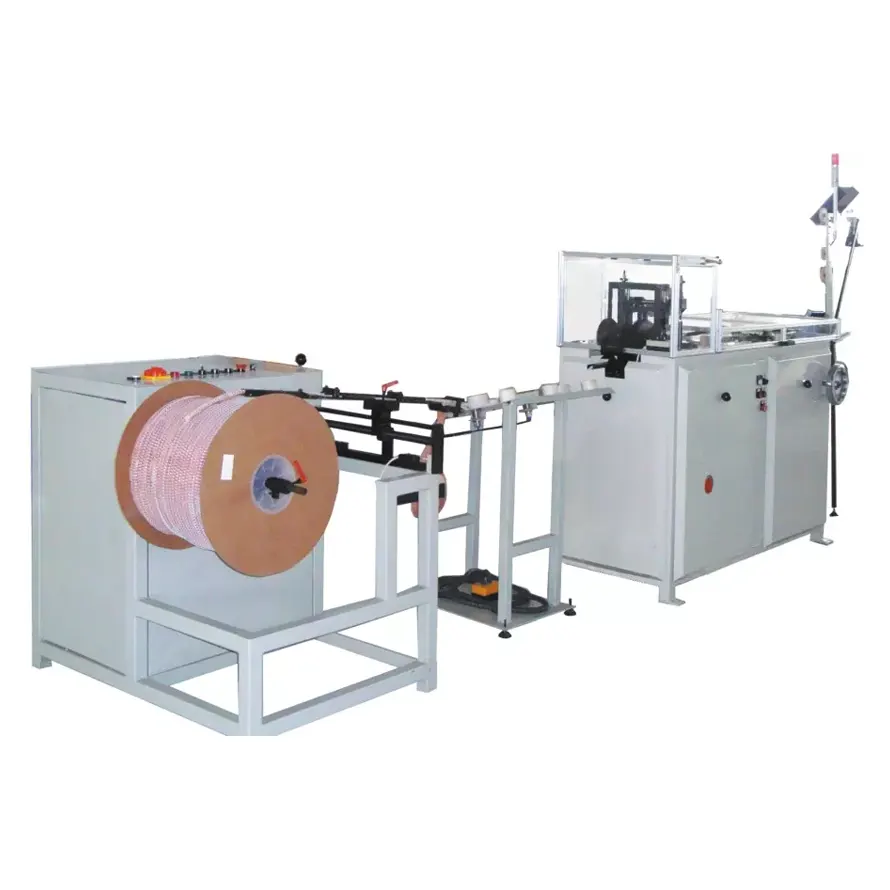

Tendo o mesmo passo e usando peças adicionais, a máquina de conformação e encadernação de arame de anel duplo pode ser ajustada para diferentes diâmetros na mesma faixa. Neste caso, a bobinadeira está diretamente conectada à máquina de conformação. Uma tira de papel sem fim também é enrolada simultaneamente para separar as ligações de arame.
Tamanho |
Tom |
Fundo (milímetros) |
Arame Estanhado (milímetros) |
diâmetro do fio (milímetros) |
Espessura da Encadernação (milímetros) |
BindingPage (página) |
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
16/05 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
16/07 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
16/09 |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
4/11 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
Velocidade |
|
350-550 Loops/min |
Poder total |
máquina de conformação |
0,75Kw |
Poder total |
Máquina de bobinar |
0,37Kw |
Poder total |
Máquina de cortar papel |
0,25Kw |
Dimensão |
máquina de conformação |
2400*650x1700mm |
Dimensão |
Máquina de bobinar |
1300*1000*1200mm |
Dimensão |
Máquina de cortar papel |
600x500*1400mm |
